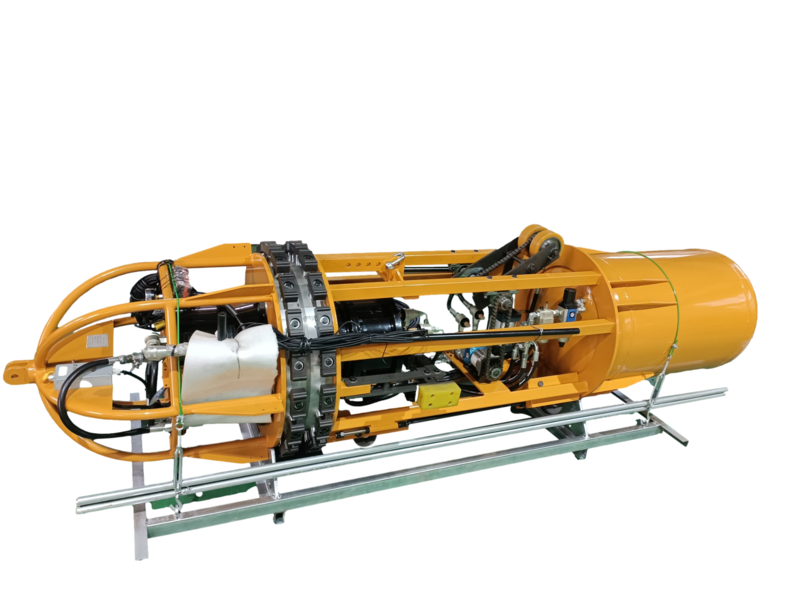

气动内对口器 Φ914(36英寸)

气动内对口器 Φ914(36英寸)

分享

气动内对口器 Φ914(36英寸)

  • 产品详情
  • 产品参数

丹东曙光泵阀有限公司成立于2000年,多年来一直服务于石化行业,与各大油田和管道建设单位有多年的合作关系,拥有丰富的陆地和海洋管道施工设备的生产经验。产品曾参与西气东输、中俄油气管线等重大项目的建设。我公司拥有雄厚的研发能力,至今为止已获得多项产品专利,产品行销中国、俄罗斯、阿联酋、沙特、非洲、东南亚等,可适应各种极端多变的施工环境。

本公司已通过ISO9001质量保证体系,致力于产品品质的不断提升,同时注重企业所肩负的社会责任,实业兴国,回馈社会。


规格
SGQ914
适用管径范围
Φ914-965管径
执行标准
JB/T13928-2002
机器调整方式
通过顶起爪垫片调整对口误差
对口误差
a直缝管0.5-1.0mm; b螺旋管:0.7-1.2mm
顶起爪数量
单边18个 总计36个
行走方式
气动马达驱动,单轮驱动。 整机上一共有5个轮子,顶部1个,底面4个。顶部是驱动轮,底部是随动轮
马达功率
2.8 Kw
马达工作压力
0.5-1 MPa
爬行速度
0.6-0.9 m/s
爬坡度
15°
工作环境温度
-10℃~ +60℃
裸机外型尺寸 (长宽高)
3250*840*950
顶起速度
本型号气动系统可更换液压系统。适用于厚壁管施工要求,对不规则管径起到较好的矫正作用,使对口精度高、管道同轴度更好。
气缸直径
Ф400mm
主要气阀
油雾器:日本—SMC 过滤器:日本—SMC 快排阀:日本—SMC 换向阀:德国费斯托
储气罐容量
0.33m³
输气方式
空压机连接18m高压管进气
气动马达规格
英格索兰
工作压力
整机0.5-1.0 Mpa
扩张装置涨紧力
总253.4 t
