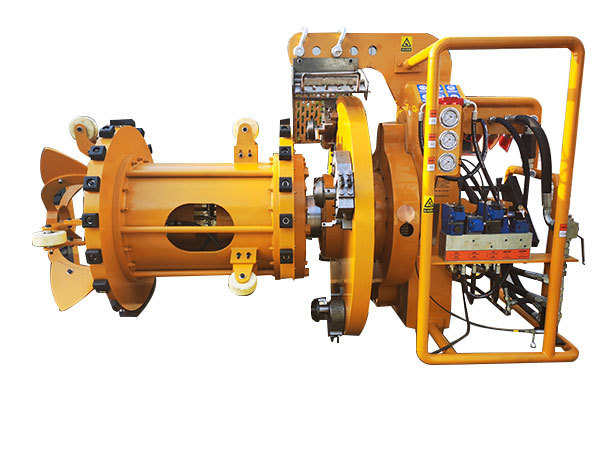

DDSG-P系列重型管端坡口机是丹东曙光泵阀有限公司在多年技术积累的基础上研发的新一代高效管端坡口设备。主要用于长输石油天然气管线全自动焊管端坡口加工。该坡口机由管端坡口主机和液压动力站组成，其中主机包括同步涨紧定位机构、主传动与进给机构、切削盘及切削刀架；液压动力站包括电喷发动机ECU远端控制系统、动能转换泵控系统、液压传动循环系统。切削盘可安装4-6组专用刀杆，可平稳、高效的加工任意坡口形式，平均加工一个标准坡口只需1-5分钟。
坡口机端
参数配置：SGP系列 管道重型坡口机
型号 | SGP-6W | SGP-9W | SGP-12W |
外形尺寸(mm) | 2200×1150×1260 | 2730×1360×1580 | 2900×1750×1860 |
整机重量(kg) | 2000 | 2500 | 3000 |
适用管径（mm） | φ406-864 | φ914-1219 | φ1219-1524 |
最大适用壁厚（mm） | 30 | 42 | 42 |
适用钢管材质 | 碳钢、不锈钢、合金钢 | ||
坡口形式 | V型、X型、J型及各种复合型 | ||
坡口精度 | 尺寸误差±0.05mm，平面度误差±0.05，粗糙度Ra3.2 | ||
坡口时间 | ＜2min | ＜3min | ＜5min |
最大切削速度(m/min) | 90 | 140 | 140 |
刀盘速度(rpm)(r/min) | 33.17409766 | 36.57587142 | 29.25589715 |
每圈进给量(mm/r) | 0.25 | 0.2 | 0.2 |
最大切削力（N） | 19845 | 22226.4 | 22226.4 |
最大驱动扭矩（Nm） | 8573.04 | 13546.9908 | 16936.5168 |
最大输出功率（kw） | 29.7675 | 51.8616 | 51.8616 |
驱动马达排量（ml/r) | 400 | 500 | 500 |
切削机构速比 | 6.23133 | 7.87732428 | 9.84827088 |
切削系统压力(MPa) | 12 | 12 | 12 |
适应温度 | -40℃～55℃ | ||
动力站
参数配置：SGP系列 管道重型坡口机
型号 | SGP-75 | SGP-105 |
外形尺寸(mm) | 2400×1200×2100 | 2600×1200×2100 |
整机重量(kg) | 2250 | 2750 |
适用坡口机型号 | XGFM6-14、XGFM16-34 | XGFM36-48、XGFM48-60 |
发动机功率/转速（kw/rpm） | 75 | 105 |
发动机最高转速（rpm） | 2000 | 2000 |
发动机额定输出转速(rpm) | 1750 | 1750 |
发动机最大输出功率（kw） | 60 | 84 |
燃油箱有效容积（L） | 169.4117647 | 237.1764706 |
主泵排量（ml/r) | 130 | 180 |
液压主系统输出流量（L/min) | 216.125 | 299.25 |
液压主系统最大输出功率（kw） | 46.39483333 | 64.239 |
辅助泵排量（ml/r) | 22 | 22 |
液压辅助系统输出流量（L/min) | 36.575 | 36.575 |
液压辅助系统最大输出功率（kw） | 2.243266667 | 2.243266667 |
液压主系统输出压力（MPa） | 14 | 14 |
液压辅助系统输出压力（MPa） | 4 | 4 |
适应温度 | -40℃～55℃ | |
液压控制系统 | 泵控开式系统 | |
液压油箱有效容积（L） | 379.05 | 503.7375 |
