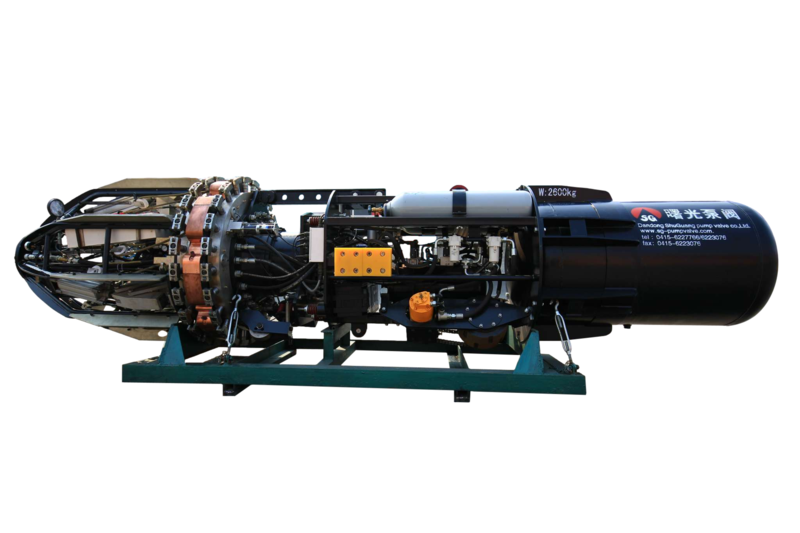

管道内自动焊机φ1219（48英寸‘’）
管道内自动焊机φ1219（48英寸‘’）
管道内自动焊机φ1219（48英寸‘’）
- 产品详情
- 产品参数
SGM系列 管道全自动内焊机参数配置
序号 | 项目 | Φ1016 | Φ1219 | Φ1422 |
1 | 管径规格 | Φ1016 | Φ1219 | Φ1422 |
2 | 适用管径厚度 | 〈 33mm | 〈 33mm | 〈 33mm |
3 | 顶起爪数量 | 总计40个 | 总计48个 | 总计48个 |
4 | 最大涨紧力 | ≥3000kN | ||
5 | 机器调整方式 | 通过顶起爪垫调整高矮 | ||
6 | 对口误差 | a直缝管0.5~1.0mm；b螺旋管：0.7~1.2mm | ||
7 | 工作压力 | 0.8 - 1.2MPa | ||
8 | 气源压力 | 1.4Mpa | ||
9 | 焊接单元数量 | 6 | 8 | 8 |
10 | 焊接速度 | 1900-2300 mm/min | ||
11 | 送丝速度 | 8500-11500 mm/min | ||
12 | 焊丝直径 | Φ0.9mm | ||
13 | 马达数量 | 2件 | ||
14 | 行走速度 | 0.2- 0.6m/s | ||
15 | 爬坡度 | ≤15° | ||
16 | 转弯半径 | ≥40D | ||
17 | 适应环境温度 | -40℃-+60℃ | ||
18 | 适应海拔高度 | ≤3000m | ||
19 | 适应湿度 | ≤90% | ||
20 | 整机重量 | 2.1t | 2.75t | 3.3 t |
规格
DDSG1219
适用管径范围
φ1219管径
执行标准
GBT3766-2015、GB/T985.1-2008
机器调整方式
通过顶起爪垫调整高矮
对口误差
a直缝管0.5-1.0mm； b螺旋管：0.7-1.2mm
液压缸直径
φ160
顶起爪数量
单边18个 总计36个
行走方式
液压马达驱动，双轮两侧驱动。
爬行速度
0.6-0.8 m/s
爬坡度
≥25°
工作环境温度
-30°～ +60°
气缸直径
8组
主要气阀
8-11m/min 独立调速
储气罐容量
42S
工作压力
整机6-16 Mpa
动力源
AC380-5.5KW液压站
扩张装置涨紧力
总4800KN
液压马达规格
ZBMR250
转弯半径
≥7D
操控方式
遥控/电控
