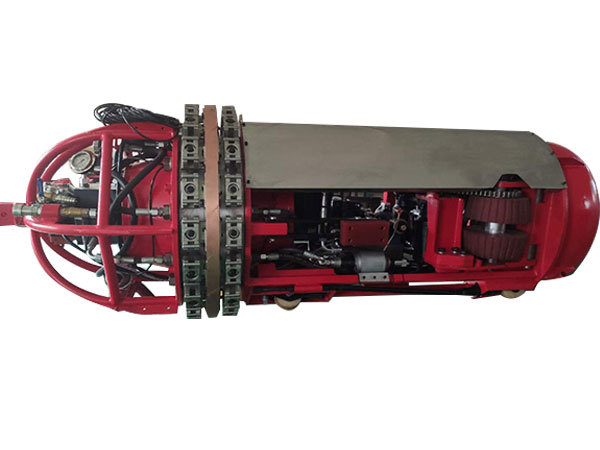

液压内对口器 Φ813(32英寸)

液压内对口器 Φ813(32英寸)

分享

液压内对口器 Φ813(32英寸)

  • 产品详情
  • 产品参数

液压内对口器动力强劲,适用于山地及海上作业。2017年,针对中石化胜利油建公司茂名海底管线工程施工要求,我公司研发了液压内对口器,并申请专利,弥补了气动内对口器无法适应海上施工作业,对口错边难以控制的不足,使施工期大幅度缩减,极大地降低了成本。成果应用证明.jpg



规格
SGY813
适用管径范围
Φ813-864管径
执行标准
JB/T13928-2002
机器调整方式
通过顶起爪垫调整高矮
对口误差
a直缝管0.5-1.0mm; b螺旋管:0.7-1.2mm
液压缸直径
Ф150mm
顶起爪数量
单边24个 总计48个
行走方式
气动马达驱动,单轮驱动。 整机上一共有5个轮子,顶部1个,底面4个。顶部是驱动轮,底部是随动轮
马达功率
(2.3 X 2) Kw
马达工作压力
0.5-1 MPa
爬行速度
0.6-0.9 m/s
爬坡度
≤35°
工作环境温度
-10°~ +60°
裸机外型尺寸 (长宽高)
1920*738*700
顶起速度
3~5s
气缸直径
φ150
主要气阀
油雾器:日本—SMC 过滤器:日本—SMC 快排阀:日本—SMC 换向阀:德国费斯托
储气罐容量
0.51 m³
输气方式
空压机连接18m高压管进气
气动马达规格
英格索兰
工作压力
9-16Mpa
动力源
24V锂电池+液压动力总成
扩张装置涨紧力
≈3254.4KN
转弯半径
≥7D
操控方式
遥控/电控
